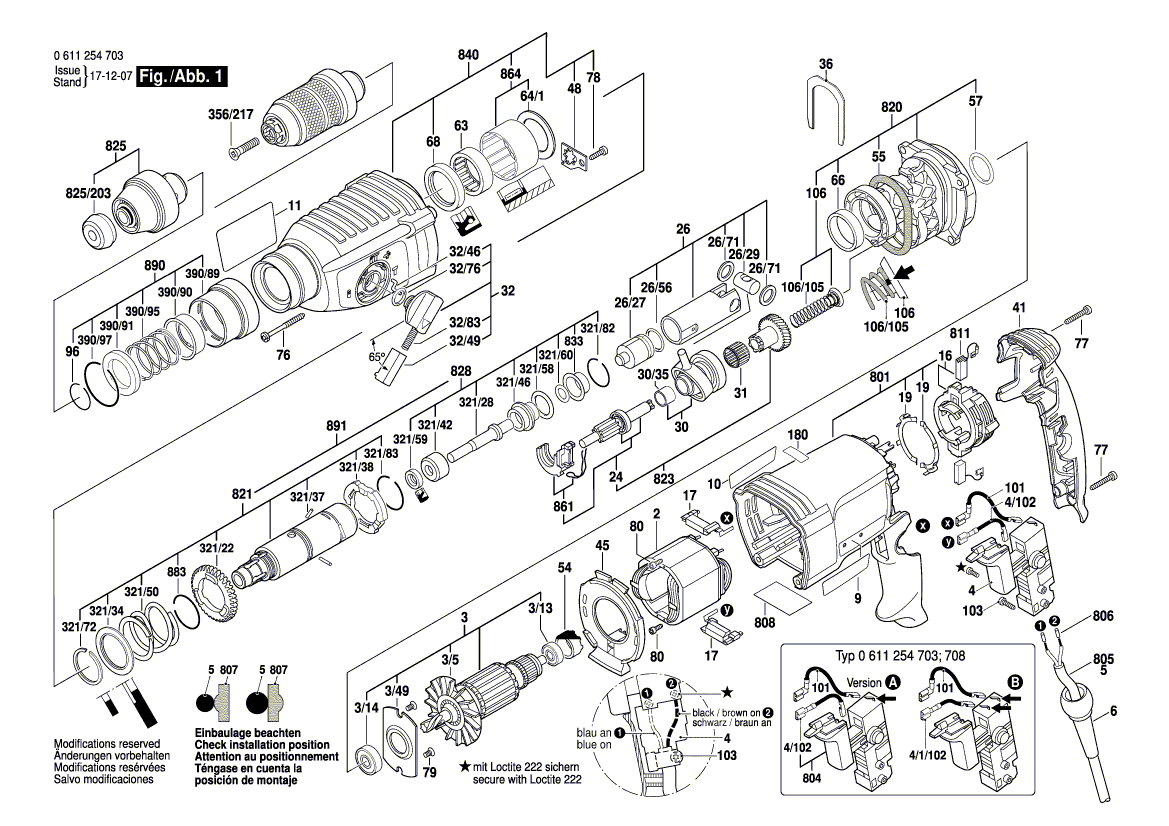

Схема перфоратора Bosch GBH 2-26 DFR (0611254703)
Схема перфоратора Bosch GBH 2-26 DFR (0611254703)
| 60 № | Артикул | Фотография | Наименование |
| 2. | 1614220117 |  | статор |
| 3/5. | 1616610094 | | крыльчатка вентилятора |
| 3/13. | 1610905025 |  | подшипник 607-2RS |
| 4/102. | 1614449015 | | соединительный кабель |
| 4/1/102. | 1614449021 | | ПРИСОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ |
| 6. | 1600703034 |  | наконечник |
| 9. | 1611110Z35 | | Этикетка фирмы |
| 10. | 1611110Z36 | | Этикетка фирмы |
| 11. | 1611110X17 | | Этикетка с указаниями |
| 14. | 1610905048 |  | подшипник 609 |
| 16. | 1614336061 |  | щеткодержатель со щетками |
| 17. | 1614465011 |  | фильтр помехоподавляющий PBH2000-2800,GBH2-18/20 |
| 19. | 1611329024 |  | коммутационный контакт |
| 24. | 1670006EJ |  | вал шлицевой |
| 26. | 1617000557 | | поршень д/GBH 2-26 DFR |
| 26/27. | 1610311018 | | боек |
| 26/29. | 1613105012 | | палец поршневой PBH14,20 |
| 26/56. | 1610210187 |  | кольцо |
| 26/71. | 1610101011 | | распорная шайба |
| 30. | 1615819028 |  | подшипник качения |
| 30/35. | 1610202024 | | подшипник скольжения |
| 31. | 1610913016 | | комплект игольчатых роликов |
| 32. | 1612026037 | | Переключатель |
| 32/46. | 1614690002 | | поводковый штифт |
| 32/49. | 1612026035 | | кнопка выключения |
| 32/76. | 1610210046 | | кольцо уплотнительное 10,5*2,7 GBH2-24DSR |
| 32/83. | 1614611006 | | пружина переключателя PBH240RE |
| 36. | 1611016003 | | опорный лист |
| 41. | 1615500343 |  | крышка корпуса |
| 45. | 1610522013 | | диафрагма |
| 48. | 1611098008 | | отгибная шайба |
| 49. | 1615700044 |  | мост подшипниковый |
| 54. | 1610502016 | | втулка |
| 55. | 1610290226 | | уплотнительное кольцо |
| 57. | 1610210068 | | кольцо |
| 63. | 1610910063 |  | игольчатый подшипник HK 3012 |
| 64/1. | 1610190060 | | кольцо опорное |
| 66. | 1610202021 | | подшипник |
| 68. | 1610283036 |  | радиальное кольцо |
| 76. | 1613435022 | | винт в корпус GBH |
| 77. | 2603490024 | | винт в корпус TORX M4х25 AHS600/700 |
| 78. | 2603490022 | | винт |
| 79. | 1613435023 | | резьбонакатывающий винт |
| 80. | 1613435043 | | болт |
| 96. | 1614601046 | | кольцо |
| 101. | 1614449014 | | соединительный кабель |
| 103. | 2603490017 | | винт TORX 3*10 |
| 106. | 1614611022 | | пружина GBH2-26 |
| 106/105. | 1614611021 | | пружина GBH2-24/26 |
| 321/22. | 1616312004 | | цилиндрическое колесо |
| 321/28. | 1613124082 |  | ударный болт |
| 321/34. | 1610190049 | | опорная шайба |
| 321/37. | 1613100019 |  | цилиндрический штифт |
| 321/38. | 1610190048 | | храповый диск |
| 321/42. | 1610290099 | | кольцо упорное |
| 321/46. | 1610390066 | | направляющая втулка |
| 321/50. | 1614611020 | | пружина сжатия |
| 321/58. | 1610210178 |  | кольцо уплотнительное |
| 321/59. | 1600A009VC |  | кольцо уплотнительное |
| 321/60. | 1610210176 |  | кольцо уплотнительное |
| 321/72. | 1604601027 | | стопорное кольцо |
| 321/82. | 1614601034 | | стопорное кольцо |
| 321/83. | 1604601028 | | стопорное кольцо |
| 356/217. | 2603421229 | | винт с потайной головкой |
| 390/89. | 1610499059 | | корпус патрона GBH2-24DFR |
| 390/90. | 1610590016 | | гильза с буртиком |
| 390/91. | 1610200033 |  | кольцо опорное GBH2-26DFR,2600,3000 |
| 390/95. | 1614643016 |  | Пружина сжатия |
| 390/97. | 1614601047 |  | стопорное кольцо |
| 651. | 1613001009 | | упор глубины |
| 691/895. | 1615438409 | | защелка для кейса GBH2 |
| 691/895. | 1615438431 | | защелка кейса GBH2-24 |
| 801. | 1617000558 |  | корпус мотора |
| 803. | 1614010709 |  | ротор |
| 804. | 16170006D4 |  | выключатель |
| 805. | 1604460126 |  | шнур сетевой 1,0-2-4,1м |
| 806. | 1900452012 | | ГИЛЬЗА ДЛЯ ОКОНЦЕВАНИЯ |
| 807. | 2601035001 | | Фиксатор кабеля |
| 808. | 1601106035 | | Этикетка типа |
| 811. | 1617000525 |  | щетки угольные (5*8*20 угловая клемма) [1607000485 *10пак] |
| 820. | 16170006DX | | фланец промежуточный |
| 821. | 1617000V42 |  | ствол в сборе |
| 822. | 1612025057 | | рукоятка дополнительная GBH2-24/26/28 |
| 822/120. | 1612025058 | | ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА |
| 822/124. | 1611316021 | | хомут рукоятки ф50 GBH2-24,26,28 |
| 822/125. | 1613490002 | | ВИНТ С Т-ОБРАЗНОЙ ГОЛОВКОЙ |
| 822/802. | 1617000475 | | кронштейн рукоятки вспомог. GBH2-20-28 |
| 823. | 1617000579 |  | шлицевой вал |
| 825. | 1617000895 |  | патрон SDS+ |
| 825/203. | 1610508047 |  | колпачок защитный |
| 828. | 1617000V43 |  | боек |
| 833. | 1610590018 |  | гильза опорная |
| 840. | 1617000581 |  | корпус редуктора |
| 861. | 1615820097 | | деталь включения |
| 864. | 1617000A07 | | шайба опорная GBH2-26E,RE |
| 883. | 1604601028 | | стопорное кольцо |
| 890. | 1617000V41 |  | втулка ручки |
| 891. | 1617000876 |  | ударный ствол |
