Схема аккумуляторной ударной дрели-шуруповерта Bosch GSB 12-2 (3 601 JA7 500)
№ | Артикул | Фотография | Наименование |
1. | 2609100834 | КОРПУС | |

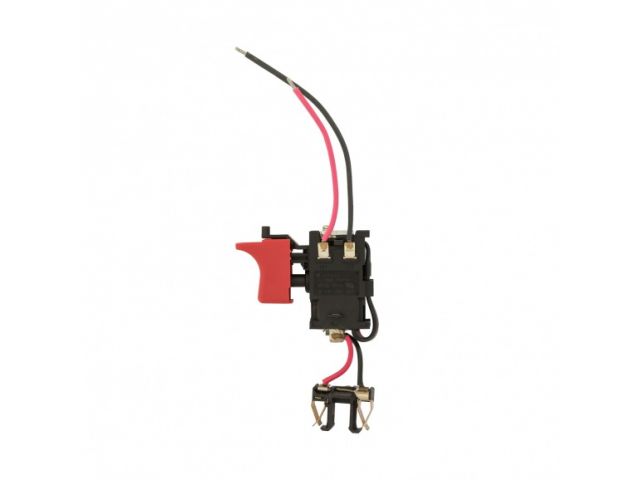

4. | 2607202069 | выключатель | |
5. | 2609100837 | переключатель реверса GSB12-2,14,4-2 | |
9. | 2609132764 | Этикетка фирмы | |
25. | 2609110973 | ПАТРОН БЫСТРОЗАЖИМНОЙ | |
32. | 2609199251 | Ползунковый переключатель | |
38. | 2609110801 | ОТГИБНАЯ ШАЙБА | |
40. | 2609110802 | болт | |
45. | 2609199266 | редуктор GSB12-2/14,4-2 | |
91. | 1617S00N7F | Аккумулятор | |
101. | 2609110201 | винт TORX 3*16 | |

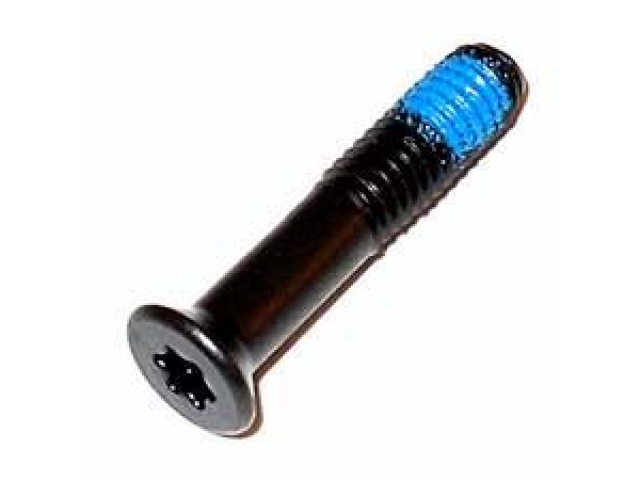

107. | 2609110635 | винт с плоской головкой | |
109. | 2609110342 | РАБОЧИЙ КОНЕЦ ОТВЕРТКИ | |
653. | 2607224391 | зарядное устройство | |
653. | 2607224393 | БЫСТРОЗАРЯДНОЕ УСТРОЙСТВО | |

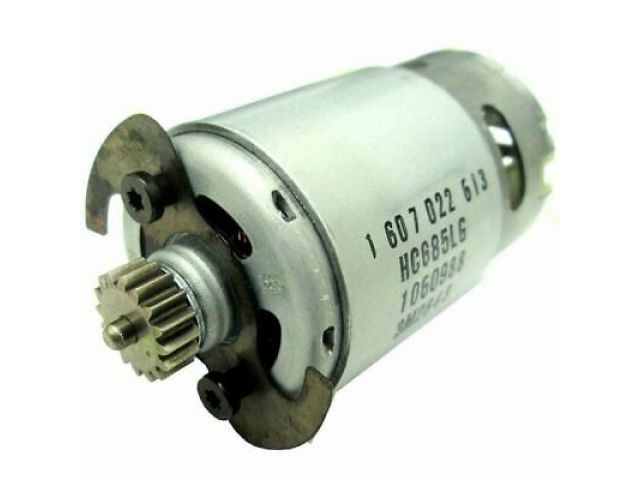

802. | 2609199393 | Двигатель | |
808. | 2609132756 | Этикетка типа (2609135915) |
