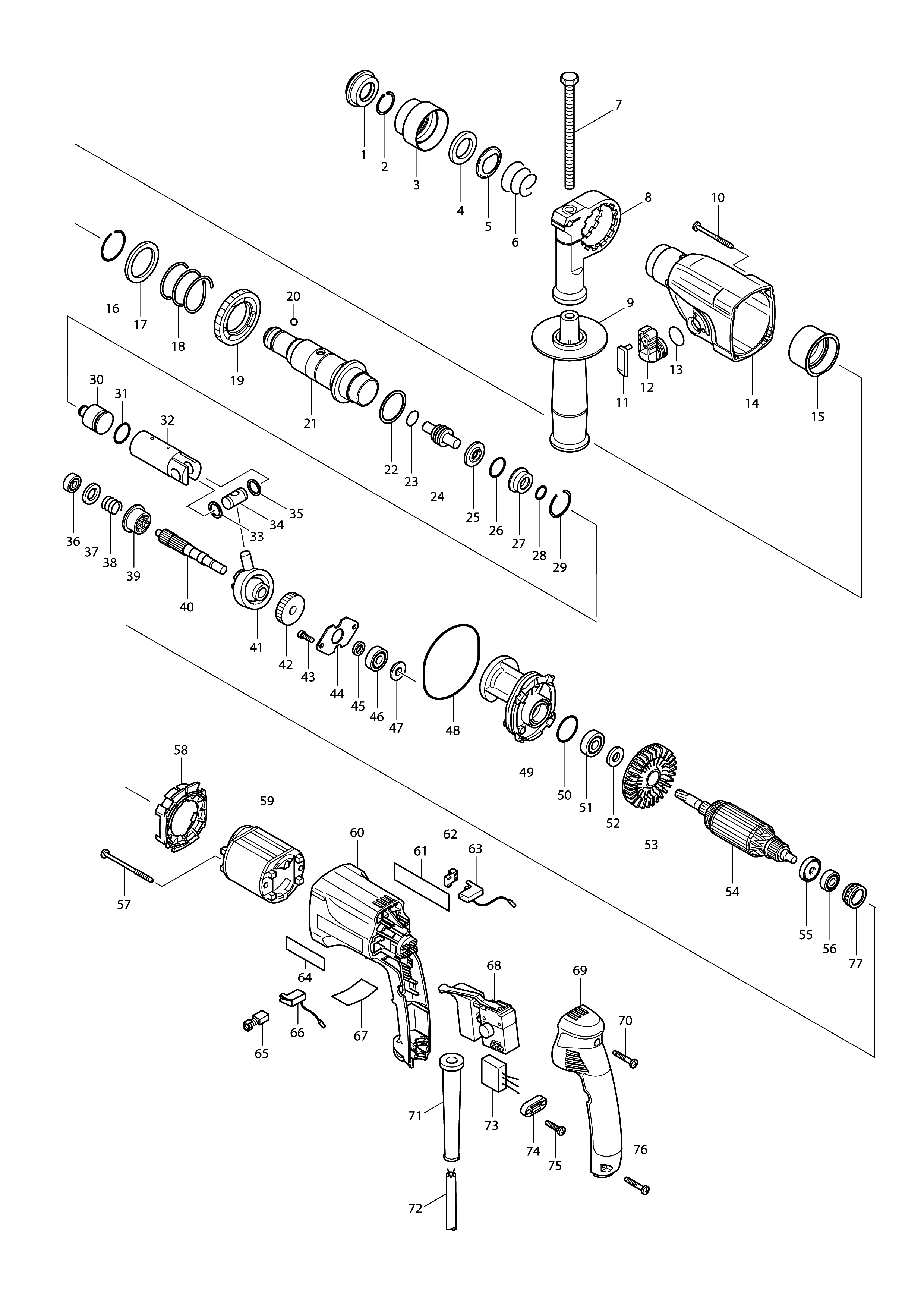

Схема перфоратора Makita HR 2020
Схема перфоратора Makita HR 2020
| № по схеме | Артикул | Название запчасти | Ссылка на запчасть |
|---|---|---|---|
| 1 | 286263-4 | Наконечник резиновый 35 | 286263-4 |
| 2 | 233940-9 | Кольцо пружинное 19 HR2450/ | 233940-9 |
| 3 | 417629-9 | Кожух муфты для HR2450/HR2455 | 417629-9 |
| 4 | 257241-1 | Кольцо 21 к HR2450/2440/2020 | 257241-1 |
| 5 | 345187-4 | Шайба направляющая для HR2020/ | |
| 6 | 233916-6 | пружина конич. компресс. 21-29 | |
| 7 | 921923-8 | Болт с шестигранной гол.M8x120 | |
| 8 | 417630-4 | основание боковой рукоятки HP2050, HR2450 | |
| 9-1 | 135302-6 | Боковая ручка | |
| 9-2 | 153503-4 | Рукоятка 36 в сборе HR2432 | |
| 10-1 | 266069-6 | Самонарезной винт, фланец PT4X45 | |
| 10-2 | 266425-0 | Болт с внутр. шестиграный 4X45 | |
| 11 | 417628-1 | Крышка переключателя режимов | |
| 12-1 | 184678-8 | Ручка переключения с муфтой | |
| 12-2 | 153289-0 | Переключатель режимов HR2440 | |
| 13 | 213278-8 | Кольцо -О- 17 резин. | |
| 14-1 | 183442-4 | Корпус редуктора HR2020/2440F | |
| 14-2 | 213535-4 | Корпус редуктора | |
| 15 | 153290-5 | Подшипник игольчатый | |
| 16 | 233918-2 | Кольцо пружинное 28 | |
| 17 | 267228-5 | Шайба 30 | |
| 18 | 233328-3 | Компрессионная пружина 31 | |
| 19 | 227019-6 | Шестерня прямозубая 51 | |
| 20 | 216022-2 | Шарик стальной 7.0 | 216022-2 |
| 21 | 153288-2 | Ствол в сборе | |
| 22 | 267229-3 | Шайба плоская 28 | |
| 23 | 213128-7 | Кольцо -О- 12 резиновое | 213128-7 |
| 24 | 324278-4 | Боек (старый) | |
| 25 | 324218-2 | Кольцо 9 | |
| 26 | 213232-2 | Кольцо -О- 15 резиновое | 213232-2 |
| 27 | 324216-6 | Кольцо -О- металл. HR2470FT | 324216-6 |
| 28 | 213073-6 | Кольцо -О- 9 резиновое | 213073-6 |
| 29 | 233917-4 | Кольцо пружинное 28 | 233917-4 |
| 30 | 324214-0 | Поршень | |
| 31 | 213227-5 | Кольцо -О- 16 резин. | 213227-5 |
| 32 | 317517-9 | Цилиндр поршня | |
| 33 | 267104-3 | Шайба плоская 12 | |
| 34 | 324215-8 | Шарнир цилиндра | |
| 35 | 267104-3 | Шайба плоская 12 | |
| 36-1 | 211012-0 | Подшипник 606ZZ | |
| 36-2 | 210028-2 | Подшипник 606ZZ | |
| 37 | 253744-3 | Шайба плоская 12 | |
| 38 | 233347-9 | Компрессионная пружина 12 | |
| 39 | 324469-7 | муфта сцепления HR2020, 2440 | |
| 40 | 227029-3 | Прямозубая шестерня 10 | |
| 41 | 219014-0 | Подшипник качения 10 | 219014-0 |
| 42 | 226550-9 | Шестерня косозубая 26 | |
| 43 | 266273-7 | Болт с внутр. шестиграный M4X12 | |
| 44 | 345179-3 | Хомут боковой ручки | |
| 45 | 267234-0 | Плоская шайба 8 | |
| 46-1 | 211032-4 | Подшипник 608ZZ | |
| 46-2 | 210029-0 | Подшипник 608ZZ | 210029-0 |
| 47 | 324212-4 | кольцо 8 | |
| 48 | 213725-9 | Кольцо -О- 68 резиновое | |
| 49 | 153686-0 | Внутренний корпус HR2440/2020 | |
| 50 | 213380-7 | Кольцо -О- 24 резиновое | |
| 51 | 210060-6 | Подшипник 609LLU | |
| 52 | 267231-6 | Шайба плоская 9 | |
| 53 | 240084-8 | Крыльчатка 60 для HR2020 | |
| 54 | 515669-2 | Ротор | |
| 55 | 681636-0 | Шайба изоляционная | 681636-0 |
| 56 | 211021-9 | Подшипник 607LLB | |
| 57-1 | 266052-3 | винт крепления статора PT4X60 | |
| 57-2 | 266334-3 | Самонарезающийся винт 4X60 | |
| 58 | 419201-3 | Защита статора | |
| 59 | 633488-5 | Статор | 633488-5 |
| 60 | 418084-8 | Корпус двигателя | |
| 61 | 853553-6 | Табличка | |
| 62 | 689111-0 | Прокладка | |
| 63 | 643988-7 | Щеткодержатель | |
| 65 | 191962-4 | Щетки угольные CB-419 | 191962-4 |
| 66 | 643989-5 | Щеткодержатель | |
| 67 | 815957-0 | Серийный номер, этикетка (896132-7, 896718-7) | |
| 68 | 650508-0 | Выключатель | 650508-0 |
| 69 | 153285-8 | Крышка рукоятки в сборе HR2020 | |
| 70-1 | 265999-8 | Винт самонарез., фланец 4X25 | |
| 70-2 | 266374-1 | Винт самонарез. 4*25 | |
| 71 | 682566-8 | Усилитель кабеля 10 | |
| 72 | 665890-4 | Кабель резиновый 1.0-2-4.0 | |
| 73 | 645253-0 | Фильтр помех | 645253-0 |
| 74-1 | 687052-4 | Прижимная пластина | |
| 74-2 | 687124-5 | Держатель кабеля | |
| 75 | 265995-6 | Винт самонарез. 4X18 | |
| 75 | 266326-2 | Самонарезающий винт 4х18 | |
| 76-1 | 265999-8 | Винт самонарез., фланец 4X25 | |
| 76-2 | 266374-1 | Винт самонарез. 4*25 | |
| 77 | 421494-0 | Кольцо резиновое 19 | 421494-0 |
| 78 | 345280-4 | Шестигранная шайба | |
| 79 | 267271-4 | Плоская шайба | |
| 80 | 345519-5 | Стопорная пластина | |
| 81 | 233388-5 | Компрессионная пружина 5 | |
| 82 | 961011-9 | Кольцо стопорное E-4 | |
| б/н | 198484-5 | Ремкомплект |
