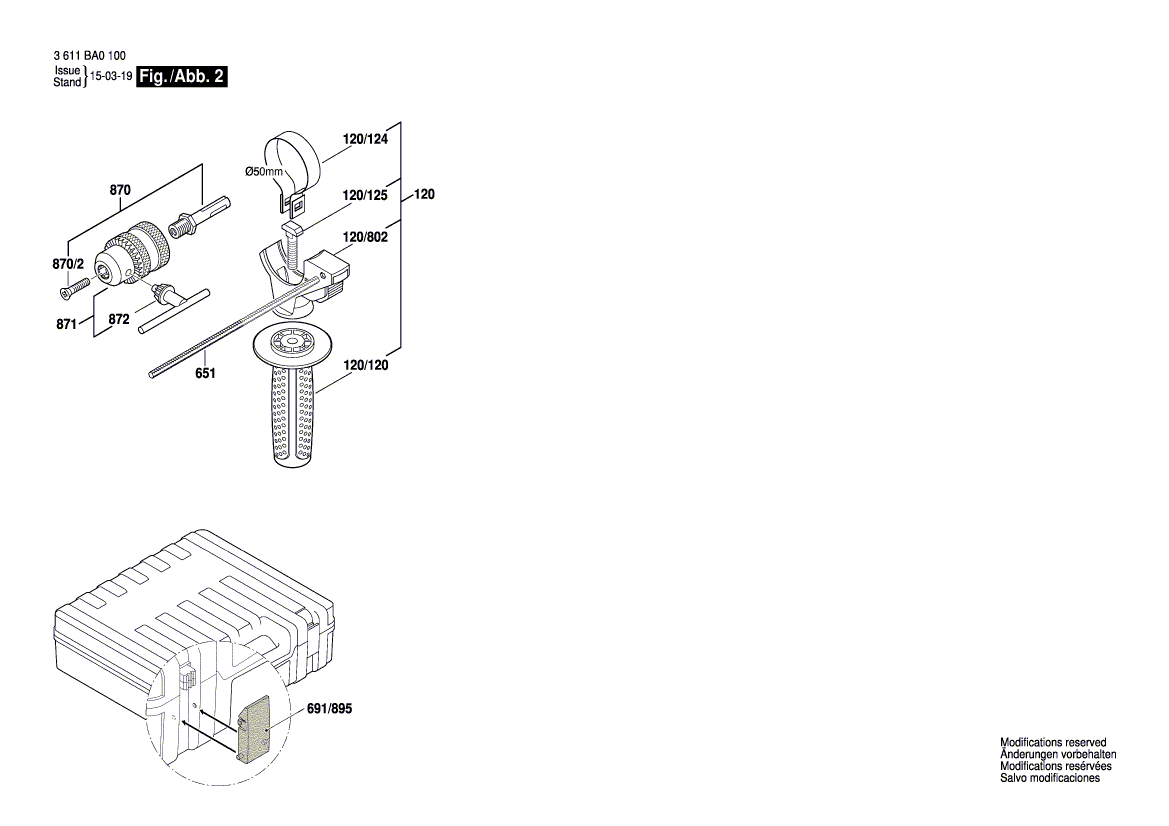

Схема перфоратора Bosch GBH 2-24 DF (0611BA0100)
| № | Артикул | Фотография | Наименование |
| 2. | 1614220227 | статор | |
| 3. | 1614010275 |  | Ротор 1619P13450 |
| 3/13. | 1610905032 |  | подшипник 607 |
| 3/14. | 1610905048 |  | подшипник 9*24*7 |
| 3/49. | 1615700044 |  | Подшипниковый мост |
| 4/1/102. | 1614449021 | ПРИСОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ | |
| 4/6. | 1600703034 |  | наконечник |
| 4/102. | 1614449015 | соединительный кабель | |
| 4/103. | 1613435034 | винт 3*10 | |
| 9. | 1611110W41 | Этикетка фирмы | |
| 10. | 1611110W43 | Этикетка фирмы | |
| 11. | 1611110W39 | Этикетка с указаниями | |
| 16. | 1614336093 | щеточная пластинка | |
| 17. | 1614465011 | фильтр помехоподавляющий | |
| 19. | 1611329024 |  | коммутационный контакт |
| 24. | 16170006EJ |  | вал шлицевой |
| 26. | 1617000557 | поршень | |
| 26/27. | 1610311018 | боек | |
| 26/29. | 1613105012 | палец поршневой | |
| 26/56. | 1610210187 |  | кольцо |
| 26/71. | 1610101011 | распорная шайба | |
| 30/35. | 1610202024 | подшипник скольжения | |
| 31. | 1610913016 | комплект игольчатых роликов | |
| 32. | 1612026037 | Переключатель | |
| 32/46. | 1614690002 | поводковый штифт | |
| 32/49. | 1612026035 | кнопка выключения | |
| 32/76. | 1610210046 | кольцо уплотнительное | |
| 32/83. | 1614611006 | пружина переключателя | |
| 36. | 1611016003 | опорный лист | |
| 41. | 1615500428 |  | крышка ручки |
| 45. | 1610522015 |  | диафрагма |
| 48. | 1611098008 | отгибная шайба | |
| 54. | 1610502016 | втулка | |
| 55. | 1610290226 | уплотнительное кольцо | |
| 57. | 1610210068 | кольцо | |
| 63. | 1610910063 | игольчатый подшипник | |
| 64/1. | 1610190060 | кольцо опорное | |
| 66. | 1610202021 | подшипник | |
| 68. | 1610283036 |  | радиальное кольцо |
| 76. | 160343000A | винт в корпус | |
| 77. | 2603490024 | винт в корпус TORX M4х25 | |
| 78. | 2603490022 | винт | |
| 79. | 1613435023 | резьбонакатывающий винт | |
| 80. | 1613435043 | болт | |
| 96. | 1614601046 | кольцо | |
| 101. | 1614449014 | соединительный кабель | |
| 106. | 1614611022 | пружина | |
| 106/105. | 1614611021 | пружина | |
| 120. | 161202508X | рукоятка дополнительная | |
| 120/120. | 161202507H | ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА | |
| 120/124. | 1611316021 | хомут рукоятки | |
| 120/125. | 1613490002 | ВИНТ | |
| 120/802. | 1617000475 | кронштейн рукоятки | |
| 321/22. | 1616312004 | цилиндрическое колесо | |
| 321/28. | 1613124082 |  | ударный болт |
| 321/34. | 1610190067 | опорная шайба | |
| 321/37. | 1613100019 | цилиндрический штифт | |
| 321/38. | 1600A008AG | храповый диск | |
| 321/42. | 1610290099 | кольцо упорное | |
| 321/46. | 1610390066 | направляющая втулка | |
| 321/50. | 1614611020 | пружина сжатия | |
| 321/58. | 1610210178 |  | кольцо уплотнительное |
| 321/59. | 1600A009VC |  | кольцо уплотнительное |
| 321/60. | 1610210176 |  | кольцо уплотнительное |
| 321/72. | 1604601027 | стопорное кольцо | |
| 321/82. | 1614601034 |  | стопорное кольцо |
| 390/89. | 1600A00NC8 | Втулка ручки | |
| 390/90. | 1610590016 |  | гильза с буртиком |
| 390/91. | 1610200033 | опорное кольцо | |
| 390/95. | 1614643016 |  | Пружина сжатия |
| 390/97. | 1614601047 |  | стопорное кольцо |
| 651. | 1613001009 | упор глубины | |
| 691/895. | 1615438431 | защелка кейса | |
| 801. | 16170006BS |  | ручка-корпус |
| 804. | 16170006D4 |  | выключатель |
| 805. | 1604460126 |  | шнур сетевой 1,0-2-4,1м |
| 808. | 160111A3H5 | Этикетка типа | |
| 811. | 1617000525 |  | щетки угольные |
| 811. | 1607000485 | | щетки угольные (10 шт) |
| 820. | 16170006DX | фланец промежуточный | |
| 821. | 1617000V42 |  | ствол в сборе |
| 823. | 16170006ET |  | вал шлицевой |
| 825. | 1617000895 |  | патрон SDS+ |
| 825/203. | 1610508047 |  | колпачок защитный |
| 828. | 1617000V43 | боек | |
| 833. | 1610590014 | гильза опорная | |
| 840. | 16170006DY | корпус редуктора | |
| 861. | 1615820097 | деталь включения | |
| 864. | 1617000A07 | шайба опорная GBH2-26E,RE | |
| 883. | 1604601028 | стопорное кольцо | |
| 890. | 1617000V41 |  | втулка ручки |
| 891. | 1617000876 |  | ударный ствол |
