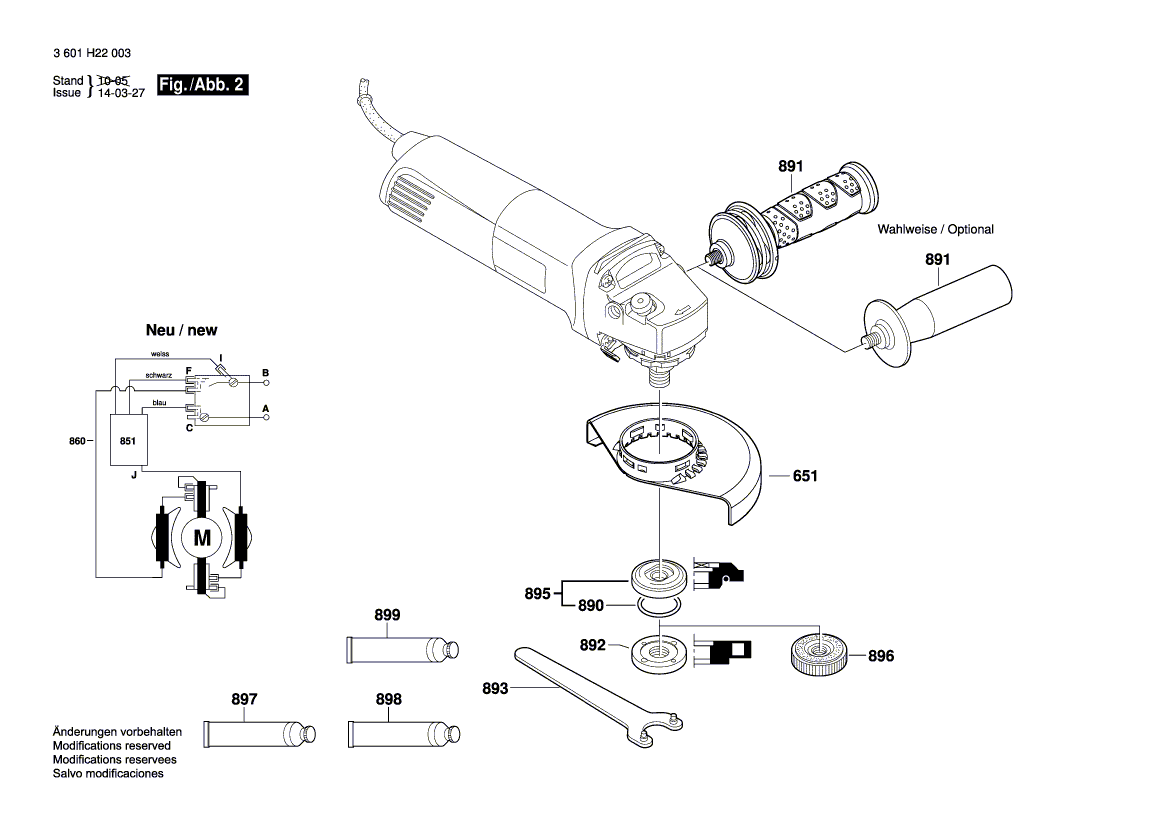

Схема угловой шлифмашины Bosch GWS 1100 (3601H22003)

Схема угловой шлифмашины Bosch GWS 1100 (3601H22003)

Схема угловой шлифмашины Bosch GWS 1100 (3601H22003)

Схема угловой шлифмашины Bosch GWS 1100 (3601H22003)

№АртикулФотографияНаименование
4.1607200199выключатель GWS11-125
6.1600703030наконечник GSE300E,GBR14C,GWS7-115
7.1601302017усилитель кабеля GWB10,OSB1020
9.1601118K91Этикетка фирмы
13.2600905032подшипник 607-2Z [1610905025,2600905051]
14.1600905032подшипник 608LUV
24.1605500228крышка
25.1605500251крышка корпуса
27.1600206025кольцо GWS
29.1600591025кольцо воздухонаправляющее GWS 7-115/14-125
30.1600591014диафрагма GWS7-14
33.1600210035Кольцо [3600210124]
35.1600136013уравнительная шайба
35.1600136020уравнительная шайба
35.1600136014уравнительная шайба
35.1600136015уравнительная шайба
40.1600119011Кольцо стопорное
41.1600200029подшипник скольжения GWS
45.1603300016шестигранная гайка
47.2603490021винт TORX 4*12 GPO12E
49.2914491410винт M4x16
50.2603490023винт
53.1603435078винт крепления редуктора
54.1603414026винт TORX 4*30 GWS8
104.1600210044кольцо уплотнительное
105.1601008005ИЗОЛИРУЮЩАЯ ПЛАСТИНА
107.1600712030изолятор GWS14-125CI
301/1.1605108248корпус статора GWS8/11
301/16.1601323023Щёточный держатель
301/17.1604652013пружина
301/18.1602026088рукоятка выключателя
301/19.1604611026пружина сжатия
301/20.1602319010установочный золотник
301/48.1613435034винт 3*10 GEX150
343.1607000742рычаг
343/44.1604611042пружина фиксатора кожуха GWS9
651.1605510356кожух защитный ф125 поворотн. (1600A00XK9)
802.1607000395полюсный наконечник
803.1604010A21ротор GWS11-125 CIE
805.1607000386шнур сетевой 2,0-1.0-4,15м GST
808.160111A3H3Этикетка типа
810.1607014176щетки угольные GWS8-15,1000,1100,1400, GGS8/28,GPO14 [1607014172] [1607000482]
810.1607000482щетки угольные (10шт) GWS8-15,1000,1100,1400, GGS8/28,GPO14 (1607014176)
813.1607000378комп. деталей радиальный шарикоподшипник в сборе
818.2910110048Винт
821.1605806518корпус редуктора (16058065SC)
828.1607000448фланец редуктора GWS8-15 [1607000D6C,1607000374, 1607000E1D]
828/04.3600210109кольцо уплотнительное 47*1.5 GWS
835.1606610129крыльчатка GGS28
840.1607000A71кнопка стопора
851.1607233289регулятор оборотов GWS11-125CI
860.1604448023кабель соединительный GWS14-125CI
890.1600210039кольцо во фланец 20,35*1,78 GWS9
891.2602025067дополнительная рукоятка (160202509T)
892.1603345043гайка прижимная М14-ф45 для дисков 115/125/150 (ключ 35мм) [1603340040]
893.1607950052Ключ д/одноручной УШМ
895.2605703014фланец диска 22,2*42 GWS,PWS [1605703099]
896.1603340027быстрозажимная гайка (1600A016PP)
897.1605430003Смазка для редуктора УШМ 225мл
898.1615430020смазка для открытых подшипников 225мл
899.3605430008масло гидравлическое 1000мл
